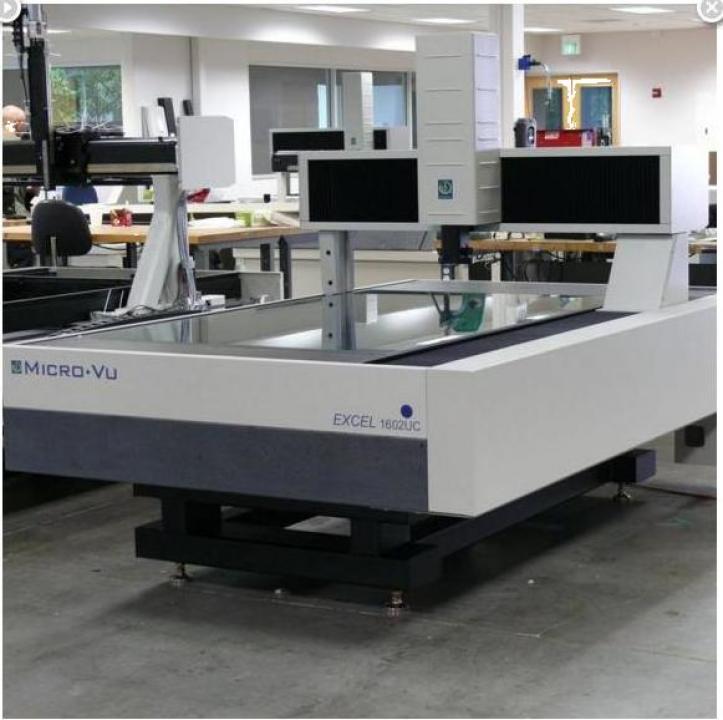

Masina de masurat optic in 3 coordonate Excel 500, 1000,1600

0 stars: 0.00 din 0 pareri

Lei
Brand
Micro-Vu
Out Of stock
Descriere
Masina Excel este o solutie de masurare automata de inalta precizie pentru piese cu dimensiuni mici, mijlocii si in special mari fabricate in serie, precum si pentru masurarea pieselor a caror verificare cu metode clasice este greoaie sau imposibila datorita formelor neregulate (piese de mase plastice, piese din sticla, piese turnate, piese textile, etc.).
Avand un design compact, aceasta masina realizeaza masuratori atat in 2D cat si in 3D folosind o camera video de inalta rezolutie sau optional palpatori mecanici.

Aplicatia cea mai frecventa se leaga de fabricatia in serie. Odata implementat, programul automat de masurare se poate folosi pentru mai multe piese de acelasi fel cu o rapiditate sporita, evitand in acest fel timpul care ar fi necesar masurarii manuale de catre operatori pentru fiecare piesa in parte.
Sistemul dispune de un software specializat de masurare, numit InSpec Metrology. Acest soft permite pe langa proiectarea si executarea programelor si executarea desenului tehnic, a fotografiei digitale ale pieselor, precum si memorarea acestora.
La baza inspectiilor si asigurarii calitatii sta analiza dimensionala a pieselor cu evidentierea abaterilor, in comparatie cu modelul (desenul) din memoria masinii, cu posibilitate de imprimare certificate.

Caracteristici:

Model: Excel 1604 UM/UC
Rezolutie scala: 0.1 μm
Precizie XY, E2 (μm): 5.2+L/150
Precizie Z, E1 (μm): 3.8+L/100
Raport marire (optic, digital): 36x (12x, 3x)
Interval zoom pe ecran: 15x-540x la 30x-1080x
Capacitate (mm): 1650x1050x400
Dimensiuni masina (mm): 2600x1720 x2000
Dimensiuni livrare:2900x1970x2275
Greutate neta:3600kg
Greutate bruta:4500 kg

Model: Excel 1051 UM/UC
Rezolutie scala: 0.1 μm
Precizie XY, E2 (μm): 4.2+L/200
Precizie Z, E1 (μm): 2.8+L/100
Raport marire (optic, digital): 36x (12x, 3x)
Interval zoom pe ecran: 15x-540x la 30x-1080x
Capacitate (mm): 1050x1050x160
Dimensiuni masina (mm): 2000x1720 x1650
Dimensiuni livrare: 2250x1970x1900
Greutate neta: 2700kg
Greutate bruta: 3350 kg

Model: Excel 501 HM/HC
Rezolutie scala: 0.4 μm
Precizie XY, E2: 2.8+L/200 μm
Precizie Z, E1: 2.8+L/100 μm
Raport marire (optic, digital): 19.5x (6.5x, 3x)
Interval zoom pe ecran: 20x-370x la 40x-740x
Capacitate (mm): 500x400x160
Dimensiuni masina (mm): 1200x1100x1550
Dimensiuni livrare: 1420x1320x1880
Greutate neta: 860kg
Greutate bruta: 1060 kg

- Utilizare :
- temperatura de 20 C +/- 2 C
- umiditate : 30 - 80%
- Camera video: color sau alb-negru
- CNC
- Marire 12 X
- Rezolutie: 0,1 microni
- Suport din granit
- Computer Personal (PC) cu licenta Windows
- Birou pentru PC
- Software de masurare InSpec Metrology
- Alimentare : 93-264 VAC, 47 - 63 Hz, 10 Amp.

Accesori optionale:
- Set de palpatori
- Suport rotativ
- Translator software.
